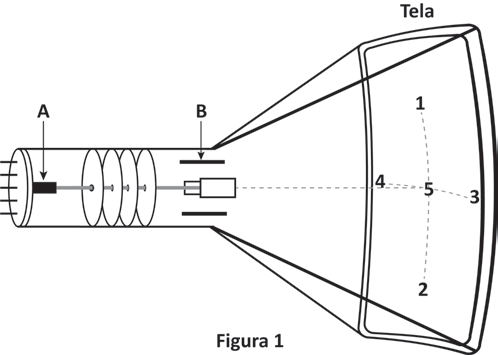

A Figura 1 apresenta o esquema de um tubo de imagem em que

um filamento, na posição A, libera elétrons por efeito termiônico.

Esses elétrons formam um feixe estreito, que é acelerado por

campos elétricos em direção à parte interna da tela. Nesse

caminho, o feixe de elétrons passa por outro campo elétrico, na

região B, atingindo, em seguida, a parte interna da tela do tubo,

a qual é recoberta por um material que emite luz ao receber o

impacto dos elétrons.

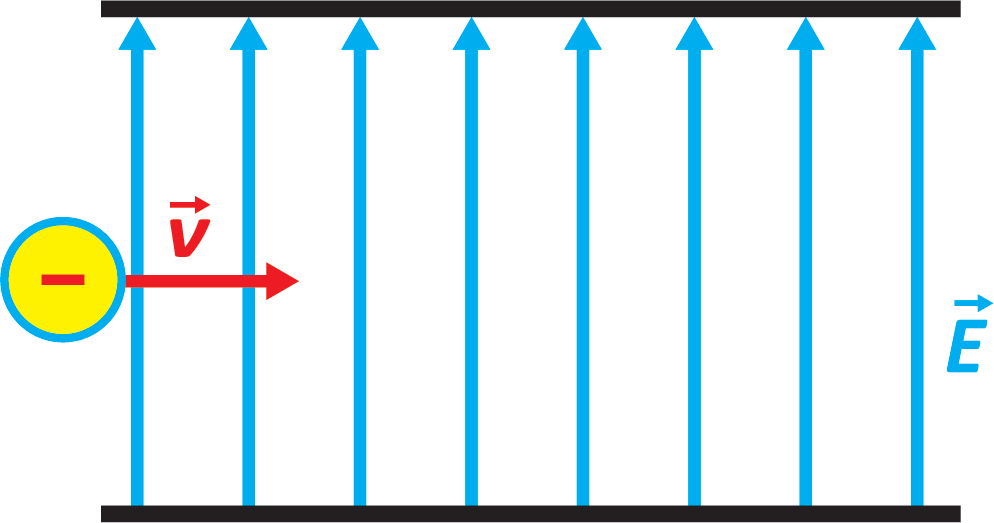

Na Figura 2, a carga negativa representa o feixe de elétrons

que é acelerado e, posteriormente, atinge um ponto da tela.

O campo elétrico na região B apresenta a seguinte configuração:

Figura 2

Grupo de Reelaboração do Ensino de Física.

Física 3:

eletromagnetismo

. São Paulo: Edusp, 2000 (adaptado).

Nessa situação, qual ponto da tela será atingido pelo feixe de

elétrons?
